EN

电话咨询

4008597188

微信公众号

微信公众号

微信公众号

移动二维码

移动二维码

移动二维码

返回顶部

新闻资讯

当前位置:首页 > 新闻资讯 > 问题解答

取水浮船(浮船式泵站)的防腐措施有哪些?

2023-04-20 来源:原创 浏览量:2654
为了提高取水泵船的使用年限确保 50 年以上,并因船体外壳板水下部分终身无法维护。因此要求,全船水下外板厚度(≥8mm)满足使用年限要求;并且选用高级船用防污防腐材料(防水藻、螺等水生物)和先进工艺处理。

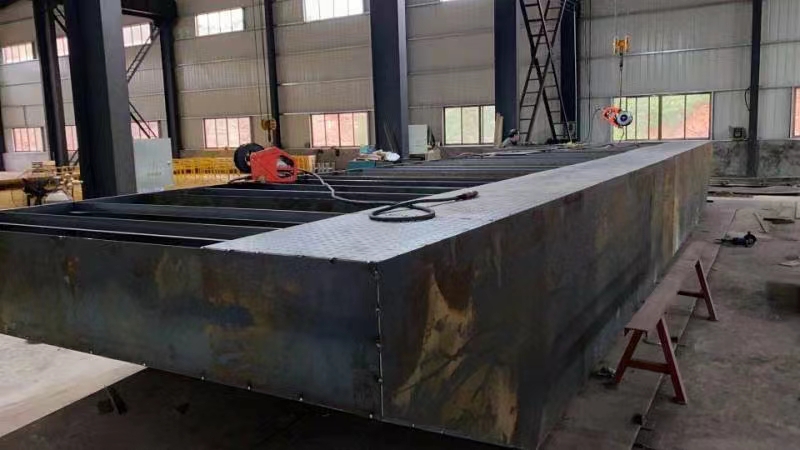

我公司船体采用CCSA钢板,船体完工后按规范要求做焊缝超声波无损探伤试验和整体密性试验:船体内采用空气压缩机供气,气压为0.2MPa,保压半小时;外部焊缝涂石灰水,内部涂煤油淋透,观察焊缝有无渗漏。所有船体构件的焊接由有资格的焊工完成。




在焊接前,被焊接构件的表面应仔细清洁,清除铁锈、油漆,水分和油渍等。焊接以一定的焊接顺序进行,以避免钢板的变形及在材料上产生应力集中。


在焊接完成后,必要的部位进行水火矫正以维持船体线形的光顺,焊接规格严格按照焊接规格表要求执行。

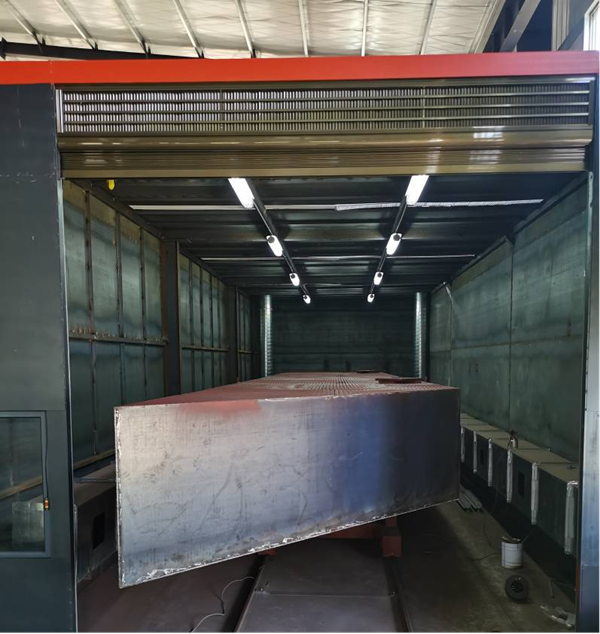

1、表面处理

1)使用洁净、干燥和没有油污及其它污染物的空气,将防腐表面作打砂处理。打砂所选用的砂粒达到打砂区域断面最大不超过 75μm,最小不超过在 25μm 的范围。喷砂除锈后的表面清洁度,达到 SSPC-SP5-1966(瑞典标准 SIS 05 5900-1967 Sa3),CP3012-1972 或有关的国际标准的要求。

2)使用手动工具,如,角磨机,抛光机等修补去除所有毛刺、焊接飞溅物、尖锐表面和粗糙表面。



3)用手持电动钢丝刷等类似工具,对边面进行清理,去除锈斑、氧化皮、油污和残留的油漆。

4)使用和油漆制造厂所提供的溶剂相匹配的同一溶剂,清洗表面的油污。

5)对亮度较高的部件和轴承表面,应使用防腐清漆或类似防腐漆,全面抛光和防止腐蚀。

湖南中大节能泵业有限公司
  • 咨询热线:

    4008597188

  • 电话:

    尹经理 18670418448     刘经理 15727474181
    吴经理 18670411053     陈经理 15675371622
    邬经理 13107000998     座机 0731-23041888
    金经理 15873324066

  • 地址:

    湖南省醴陵市茶山镇转步口工业园

Copyright © 2023 湖南中大节能泵业有限公司   地址:湖南省醴陵市茶山镇转步口工业园    营业执照查阅   网站地图    湘ICP备14000150号-4
技术支持:竞网智赢
